前面板按键与旋钮详解 6 CHAPTER Front Panel Controls & Switches
本章要点：FTX-1 系列的操控面板全部集中在 FTX-1 Field 便携控制头上——一块 TFT 显示屏、两个调谐旋钮、两个 AF/RF/SQL 旋钮、一排顶部功能键与一排屏幕软键。本章先用实拍图建立“位置感”，再给出整机控件位号总览表，最后逐个控件讲清“旋转 做什么、短按做什么、长按做什么、换模式后功能怎么变”。读完本章，你可以不看菜单就能完成 90% 的日常操作。
6-1 Front Panel Overview · 前面板全貌

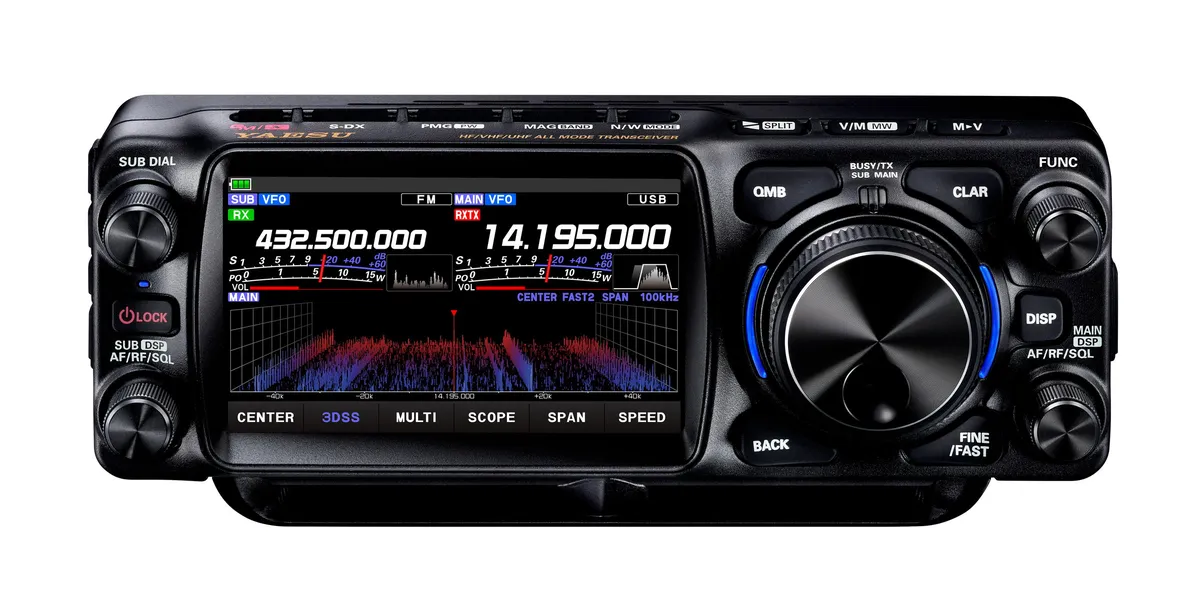

图 6-1 FTX-1 Field 前面板全貌 Fig. 6-1 FTX-1 Field front panel
FTX-1 Field 的前面板可归纳为“三个纵向区、两条横向 The front panel of the FTX-1 Field is organized into three 排”。左区是 SUB 侧控件，右区是 MAIN 侧控件（含大 vertical zones and two horizontal rows. Left zone: the SUB- 直径主调谐旋钮），最下方一行是与频谱相关的 6 个屏幕 side controls. Right zone: the MAIN-side controls, including 软键；顶边一行则集中了 GM、S-DX、PMG、MAG、 the large main tuning dial. Bottom row: the six on-screen N/W、SPLIT、V/M 与 M-V 等功能键。 soft keys that belong to the spectrum scope. A single row of keys runs along the top edge for GM, S-DX, PMG, MAG, N/W, SPLIT, V/M and M-V.

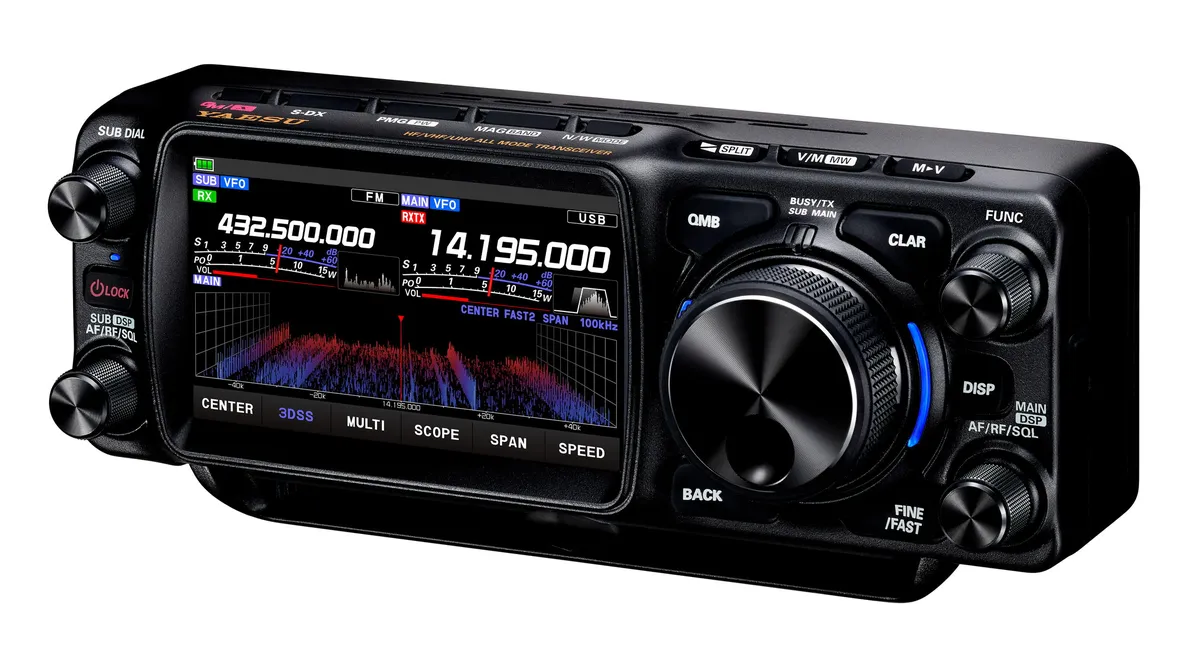

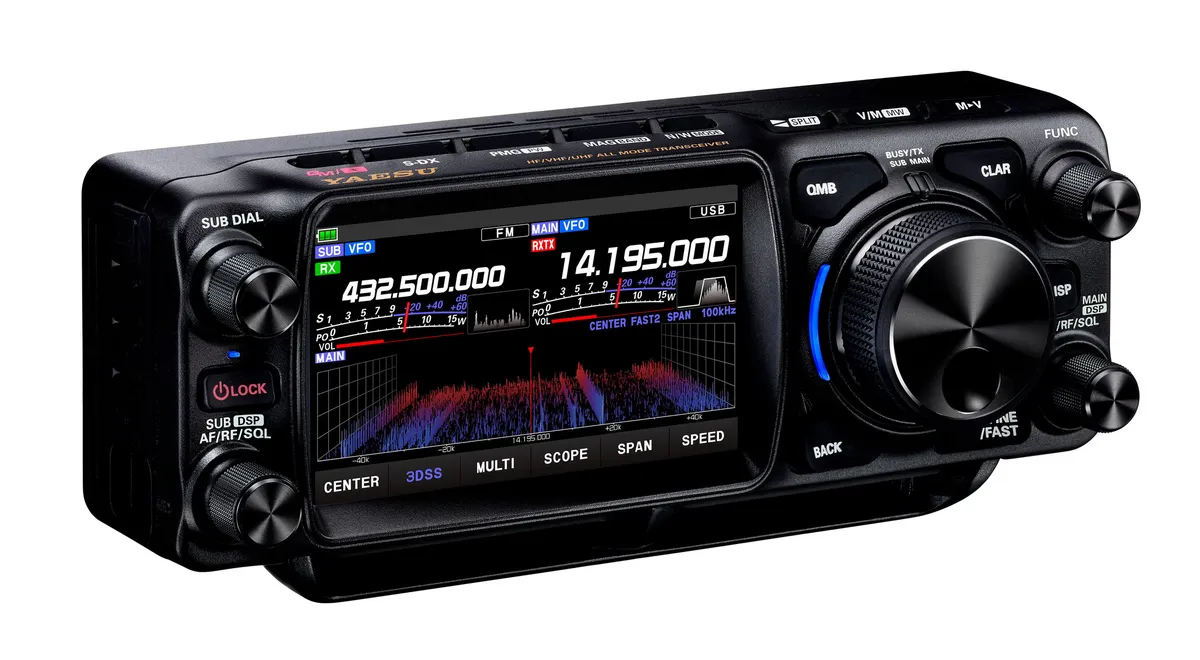

图 6-2 左侧视角（SUB 侧旋钮区） 图 6-3 右侧视角（FUNC / 主旋钮区） Fig. 6-2 Left-side view Fig. 6-3 Right-side view
两张侧视图可以确认：每个控件旁都直接印有名称，部分 Both side views show that every control carries its name 按键还在主名称旁另印了一个白底方框的第二功能标识 printed directly on the chassis, and several keys carry a ——例如 MAG 旁的 [BAND] 方框、N/W 旁的 [MODE] small boxed second-function label printed next to the 方框，以及两个 AF/RF/SQL 旋钮旁的 [DSP] 方框。先学 primary name — for example MAG with a boxed [BAND], 会读这些丝印方框：它们在进入任何菜单之前就能告诉你 N/W with a boxed [MODE], and both AF/RF/SQL knobs “长按会做什么”。 with a boxed [DSP]. Learn to read these printed boxes first: they tell you what a press-and-hold will do before you enter any menu.
注意 NOTE
面板丝印是硬件版本的一部分，不同批次可能出现不同的第二功能方框文字。若你的机器上方框文字与本书表格不一致，请以 实机丝印与原厂说明书的对应章节为准。 The silkscreen is part of the hardware revision. If the boxed second-function text on your unit differs from the table here, follow the silkscreen on your own radio and the corresponding section of the original manual.
6-2 Control Index of the Front Panel · 整机控件位号总览
下表列出图 6-1 至图 6-3 中可辨认的全部前面板控件及其所在位置。表中“位置”列以操作者的正面视角为准：“左侧” 指屏幕左方的旋钮区，“右侧”指屏幕右方的旋钮区，“顶部”指机顶边缘的一排功能键，“屏幕下方”指显示屏下沿的 触摸软键区。
表 6-1 前面板控件位号总览 Table 6-1 Front panel control index
控件英文名 中文名 位置 主要功能 Control Name (CN) Location Primary function
SUB DIAL SUB 侧调谐旋钮 左侧 旋转调谐 SUB 侧频率；短按则在 MAIN 侧与 SUB 侧之间互 换。
ON/OFF (LOCK) Switch 电源 / 锁定键（红色电 左侧 长按约 1 秒开机或关机；开机状态下短按开关旋钮锁定。 源图标）
AF/RF/SQL-SUB SUB 侧音量 / RF 增益 / 左侧 旋转调整 SUB 侧音量；按下后旋钮功能随工作模式变化。 静噪旋钮
AF/RF/SQL-MAIN MAIN 侧音量 / RF 增益 右侧 旋转调整 MAIN 侧音量；按下后旋钮功能随工作模式变化。 / 静噪旋钮
MAIN DIAL MAIN 侧主调谐旋钮 右侧 调谐 MAIN 侧频率，步进量取决于工作模式。 （大旋钮）
FUNC Knob 功能旋钮 右侧 旋转即调当前功能（记忆上次使用的功能）；按下确认。
QMB 快速存储键 右侧 短按调出 QMB 频道，长按把当前状态写入 QMB 存储。
CLAR 清晰度（Clarifier）键 右侧 循环切换 CLAR RX / CLAR TX / CLAR RXTX，长按清零。
DISP 显示切换键 右侧 短按切换操作画面；长按临时关闭显示屏。
BACK 返回键 右侧 短按返回上一画面；在 DSP 干扰抑制设置时长按恢复默认值。
FINE/FAST 微调 / 快速调谐键 右侧 短按进入 FINE（1 Hz）步进，长按进入 FAST（10 倍）步进。
BUSY/TX Indicator 忙 / 发射指示窗（标注 右侧 静噪打开时亮绿（C4FM 为蓝），发射时亮红。 SUB MAIN）
GM 组监听功能键（粉色丝 顶部 开启或关闭 GM（Group Monitor）功能。 印）
S-DX 超级 DX 键 顶部 短按启用 Super DX 功能以提高接收灵敏度；长按把屏幕画面 保存到 microSD 卡。
PMG 主存储组键 顶部 短按显示 PMG（Primary Memory Group）；长按把当前频 率登记到 PMG。
MAG 存储频道频段自动分组 顶部 VFO 模式下逐次切换工作频段；存储模式下按频段成组调出存 键 储频道。
N/W 窄带 / 工作模式键 顶部 短按把 DSP 中频滤波器设为窄带；长按切换工作模式。
SPLIT 异频收发键 顶部 使用 MAIN 侧与 SUB 侧频率寄存器实现异频（Split）收发。
V/M VFO / 存储切换键 顶部 短按在 VFO 与存储系统之间切换；长按显示存储频道列表。
M►V 存储转 VFO 键 顶部 短按把存储频道数据搬到 VFO；长按进入 Memory Tune 模 式。
CENTER 频谱中心显示软键 屏幕下方 接收频率始终显示在屏幕与频谱显示的中心。
3DSS 3D 频谱显示软键 屏幕下方 3D 频谱与瀑布显示；配合 STOP 可暂时保持其动作。
MULTI 频谱多段显示软键 屏幕下方 频谱多段显示相关软键，详细操作见第 9 章。
SCOPE 频谱画面软键 屏幕下方 频谱显示画面相关软键，详细操作见第 9 章。
控件英文名 中文名 位置 主要功能 Control Name (CN) Location Primary function
SPAN 频谱跨度软键 屏幕下方 设置频谱显示频率跨度（显示范围），屏幕上显示为 SPAN nnnkHz。
SPEED 扫描速度软键 屏幕下方 设置频谱扫描速度（SLOW / FAST 各档，STOP 为暂停保 持）。
注意 NOTE
表 6-1 严格依据图 6-1 至图 6-3 的丝印文字列出，未出现在实拍图上的按键（例如 MF 覆盖区以外的隐藏组合键）不在本表 内。屏幕下方的 6 个软键属于频谱画面的一部分，其各画面下的具体行为在第 8、9 章展开。 Table 6-1 lists only what is silkscreened in Figs. 6-1 to 6-3. The six soft keys under the display belong to the spectrum screen; their behaviour in each screen is covered in Chapters 8 and 9.
6-3 Left Zone — SUB-side Controls · 左侧旋钮区（SUB 侧）
SUB DIAL 旋转：调谐 SUB 侧频率。短按：把 MAIN 侧与 SUB 侧互换（屏幕显示随之左右调换）。 SUB 侧调谐旋钮 Rotate to tune the frequency of the SUB-side. Each press swaps the MAIN-side and the SUB-side.
ON/OFF (LOCK) 长按约 1 秒：开机或关机。开机状态下短按：开启或解除 MAIN DIAL / SUB DIAL 的锁定。 Switch Press and hold for one second to turn the transceiver ON or OFF. When the power is ON, press this switch 电源 / 锁定键 briefly to engage or release the DIAL or SUB DIAL lock.
AF/RF/SQL-SUB 旋转（默认）：调整 SUB 侧音量（AF）。按下后：旋钮功能随工作模式变化——FM/AM 族为静噪 SUB 侧音量 / RF 增益 （SQL）电平，SSB/CW 族为 RF 增益。旋钮上方印有 [DSP] 方框第二功能丝印。 / 静噪旋钮 Rotate (default) to adjust the SUB-side audio volume. Its function after a press depends on the operating mode — SQL level in FM/AM family modes, RF gain in SSB/CW family modes. A boxed [DSP] second-function label is printed above the knob.
电源键旁的 LED 用于指示开机与充电状态：整机开机时 The LED beside the power switch reports the power and LED 亮蓝色，无论电池正在充电还是已经充满；整机关机 charging state. The LED glows blue when the transceiver 时，充电中 LED 亮红色，充电完成后转为绿色，出现充电 power is ON, whether the transceiver is still charging or 异常时则红色与绿色交替闪烁。 fully charged. When the transceiver is powered OFF, the LED glows red while charging, turns green when charging is complete, and blinks red and green in case of a charging error.
HAM 实战 · 技术提示 FIELD NOTE
新手最快的“出声音”路径：① 长按电源键约 1 秒开机；② 确认屏幕左下角的调谐锁定标记未出现——若屏上显示 LOCK， 短按电源键解除；③ 把 MAIN 侧 AF/RF/SQL 旋钮顺时针拧到约 1/3 行程（默认它是音量 AF）；④ 天线接好后把 SQUELCH/RF 项调到能听见背景噪声的位置。整条路径不需要进入任何菜单。（社区经验） Fastest way to get audio out of the box: 1) hold the power key for about one second; 2) make sure "LOCK" is not shown on the display — if it is, tap the power key to release it; 3) turn the MAIN-side AF/RF/SQL knob clockwise to about one third of its travel (by default it is the audio volume); 4) with an antenna connected, set the squelch/RF item so that you can hear background noise. No menu entry is needed. (community-reported)
6-4 Right Zone — MAIN-side Controls and Main Dial · 右侧旋钮与主调谐区（MAIN 侧）
MAIN DIAL 旋转：调谐 MAIN 侧频率，步进量取决于工作模式（默认值见表 6-2）。 MAIN 侧主调谐旋钮 Tune the frequency of the MAIN-side. The amount of frequency change depends on the operation mode (default setting: see Table 6-2).
FUNC Knob 旋转：调整当前选定的功能，无需进入菜单。短按：确认并返回操作画面。长按：打开功能选择画面以 功能旋钮 更改 [FUNC] 旋钮所分配的功能。 Rotate to change the currently selected function without entering the menu. Press to confirm and return. Press and hold to open the function selection screen and re-assign the [FUNC] knob.
AF/RF/SQL-MAIN 旋转（默认）：调整 MAIN 侧音量（AF）。按下后：FM/AM 族模式为静噪电平，SSB/CW 族模式为 MAIN 侧音量 / RF 增 RF 增益。旋钮上方印有 MAIN 与 [DSP] 方框第二功能丝印。 益 / 静噪旋钮 Rotate (default) for the MAIN-side audio volume. After a press it becomes the squelch level in the FM/AM family and the RF gain in the SSB/CW family. "MAIN" and a boxed [DSP] label are printed above the knob.
QMB 短按：调出 QMB 频道，屏幕上 "VFO" 或存储频道号会被 "QMB" 取代；连续短按可在各 QMB 频道间 快速存储键 步进。长按：把当前 VFO 内容写入可用的 QMB 存储，蜂鸣声确认写入完成。按下 [V/M] 键可回到 VFO 模式。 Press to recall a QMB channel — the "VFO" or memory channel number is replaced by "QMB"; press repeatedly to step through the QMB channels. Press and hold to write the current VFO contents to the available QMB memory, confirmed by a beep. Press [V/M] to return to VFO mode.
CLAR 短按：每按一次屏幕依次以红色显示 "CLAR RX" → "CLAR TX" → "CLAR RXTX" 并启用清晰度调节。 清晰度（Clarifier）键 长按：把已设置的清晰度偏移量一次性清零。 Each press cycles the display through "CLAR RX" → "CLAR TX" → "CLAR RXTX" in red and activates the clarifier. Press and hold to clear the programmed offset altogether and reset it to zero.
DISP 短按：依次切换操作画面。长按：关闭显示屏；触摸屏幕或对 FTX-1 做任何操作，画面即重新出现。 显示切换键 Press to switch the Operation screen each time. Press and hold to turn off the display; the screen reappears when you touch the screen or perform any other operation on the FTX-1.
BACK 短按：返回上一画面。长按：在设置 DSP 干扰抑制功能（SHIFT、WIDTH、NOTCH、CONTOUR、 返回键 APF）时，把该设置恢复为默认值。 Press to return to the previous screen. Press and hold while setting the DSP interference removal functions (SHIFT, WIDTH, NOTCH, CONTOUR, APF) to return that setting to its default value.
FINE/FAST 短按：进入 FINE 微调（LSB/USB/CW/DATA/RTTY/PSK 为 1 Hz，AM/FM 族为 10 Hz），屏上 微调 / 快速调谐键 "FINE" 指示点亮；再按一次恢复原步进。长按：进入 FAST 快速调谐（10 倍步进），屏上 "FAST" 指示 点亮；再按一次恢复原步进。 Press for FINE tuning (1 Hz in LSB/USB/CW/DATA/RTTY/PSK, 10 Hz in the AM/FM family) — the "FINE" indicator lights. Press again to return to the original step. Press and hold for FAST tuning (10 times the step) — the "FAST" indicator lights; press again to return.
表 6-2 主调谐旋钮的默认步进 Table 6-2 MAIN DIAL default tuning step
工作模式 默认步进 Operating Mode 1 Step
LSB / USB, CW-L / CW-U, DATA-L / DATA-U, RTTY-L / RTTY-U, 20 Hz / [1 Hz] / (200 Hz) PSK
AM / AM-N, FM / FM-N / C4FM, DATA-FM / D-FM-N 100 Hz / [10 Hz] / (1 kHz)
表中 [ ] 内为 FINE 微调时的步进，( ) 内为 FAST 快速调谐时的步进，其余为默认步进。
注意 NOTE
原厂步进表中另列有一组 "10Hz / [1Hz] / (100Hz)" 数值；受页面版式影响，该组数值对应的模式分组在本页提取文本中顺序 不明，故本书未将其并入表 6-2，请以原厂说明书原表为准校对。 The original step table also lists a third set of values, "10Hz / [1Hz] / (100Hz)". Because of the page layout, the mode grouping for that set cannot be determined from the extracted text, so it has been left out of Table 6-2; verify against the original table in the manual.
避坑指南 PITFALL
最常见的“机器坏了”错觉：短按或长按过 [FINE/FAST] 后忘记按回。此时旋转主调谐旋钮，频率变化会变成原来的 1 Hz 或 10 倍，用户会以为旋钮失灵。看到屏上出现 "FINE" 或 "FAST" 字样，再按一次 [FINE/FAST] 即可恢复。 The classic false alarm: after tapping or holding [FINE/FAST] and forgetting to return, the dial appears to behave wrongly — 1 Hz or ten times the step. If "FINE" or "FAST" is shown on the display, press [FINE/FAST] once more to restore the original step.
EN BUSY/TX 指示窗位于 [QMB] 与 [CLAR] 之间、主调谐旋 The BUSY/TX indicator sits between [QMB] and [CLAR], 钮上方，丝印为 "BUSY/TX SUB MAIN"。静噪打开时该 above the main dial, and is marked "BUSY/TX SUB MAIN". 指示亮绿色（C4FM 下为蓝色），发射时亮红色。需要注 This indicator glows green (blue in C4FM) when the 意：只有当 [AF/RF/SQL] 旋钮被设为 "SQL" 或 "AUTO" squelch opens, and glows red during transmit. Note that it 时，它才会亮绿色。 glows green only when the [AF/RF/SQL] knob is set to "SQL" or "AUTO".
6-5 Top-edge Function Keys · 顶部功能键排
GM 开启或关闭 GM（Group Monitor，组监听）功能。该功能的详细说明请查阅可从 Yaesu 官网下载的 组监听功能键 GM Function Instruction Manual。 Turns the GM (group monitor) function ON/OFF. For details refer to the GM Function Instruction Manual, downloadable from the Yaesu website.
S-DX 短按：启用 Super DX 功能以提高接收灵敏度。长按：把 TFT 屏幕上的画面保存到 microSD 卡。 超级 DX 键 Press to enable the Super DX function and increase sensitivity. Press and hold to save the TFT screen image to the microSD card.
PMG 短按：显示 PMG（Primary Memory Group，主存储组）。长按：把当前显示的频率登记到 PMG。 主存储组键 Press to display the PMG (Primary Memory Group). Press and hold to register the displayed frequency in the PMG.
MAG VFO 模式下：每按一次切换工作频段；长按则显示工作频段选择画面，触摸目标频段即可，触摸后约 1 存储频道频段自动分组 秒确认并返回操作画面。存储（Memory）模式下：每按一次，自动成组调出同一频段的存储频道。 键 In VFO mode each press switches the operating frequency band; press and hold to open the band selection screen and touch the desired band — it is confirmed in about one second and the radio returns to the operating screen. In Memory mode each press recalls only memory channels of the same frequency band as a group.
N/W 短按：把 DSP（数字）中频滤波器设为窄带宽。长按：切换工作模式，屏幕出现模式选择画面后触摸目 窄带 / 工作模式键 标模式；触摸 [PRESET] 可显示适用于 FT8 操作的设置。 Press to set the DSP (digital) IF filters to Narrow bandwidth. Press and hold to switch the operating mode: the mode selection screen appears, touch the desired mode. Touch [PRESET] to display the settings that apply to FT8 operation.
SPLIT 利用 MAIN 侧与 SUB 侧两个频率寄存器实现异频（Split）收发。这使得 FTX-1 特别适合参与高强度的 异频收发键 DX-pedition 联络。 Split-frequency operation using the MAIN-side and SUB-side frequency registers. This makes the FTX-1 especially useful for high-level DX-peditions.
V/M 短按：在 VFO 与存储系统之间切换频率控制。长按：显示存储频道列表，从列表中触摸选择目标存储频 VFO / 存储切换键 道。 Press to toggle frequency control between VFO and the memory system. Press and hold to display the memory channel list, then touch and select the desired channel.
M►V 短按：把存储频道中保存的数据转移到 VFO。长按：进入 Memory Tune 模式，可像 VFO 一样从任意 存储转 VFO 键 存储频道上自由调谐；只要不覆写当前存储内容，Memory Tune 不会改变该存储频道的数据，此时屏 幕以 "MT" 取代 "M-nnn"。按下 [V/M] 键可回到该存储频道原本保存的频率。 Press to transfer data saved in a memory channel to the VFO. Press and hold to tune freely off any memory channel in Memory Tune mode, similar to VFO operation; as long as you do not overwrite the memory, its contents are not altered, and "MT" appears instead of "M-nnn". Press [V/M] to return to the originally memorised frequency of that channel.
HAM 实战 · 技术提示 FIELD NOTE
把 [V/M] 长按当作“存储频道浏览器”用：一次列出全部存储频道，触摸即调出，比用旋钮逐个翻快得多。发现常用台想临时 换到 VFO 微调时，用 [M►V] 长按进入 MT 模式调，调歪了直接按 [V/M] 回到原频率，存储不会被破坏。追台（DX 追逐）时 最省心的顺序是：VFO 上调好发射频率 → [V/M] 存台 → 用 [SPLIT] 开异频。（社区经验） Treat a press-and-hold of [V/M] as a memory-channel browser: the whole list appears at once and a touch recalls a channel — far faster than stepping with the dial. If you want to tune off a channel temporarily, hold [M►V] to enter MT mode; press [V/M] to snap back to the stored frequency without damaging the memory. For DX chasing the tidiest sequence is: set the transmit frequency in VFO, store it with [V/M], then enable split with [SPLIT]. (community-reported)
6-6 Bottom Soft Keys and Indicators · 屏幕下方软键区与指示灯
TFT 屏幕下沿有 6 个触摸软键：CENTER、3DSS、 Along the bottom edge of the TFT screen there are six MULTI、SCOPE、SPAN 与 SPEED，它们属于频谱显示画 touch soft keys: CENTER, 3DSS, MULTI, SCOPE, SPAN and 面。软键上方是频谱的频率轴，例如在 Dual band（左 SPEED. They belong to the spectrum scope screen. Above 右）画面中显示为 -40k / -20k / 14.195.000 / +20k / them, the frequency axis of the scope is drawn, e.g. -40k / +40k。 -20k / 14.195.000 / +20k / +40k in the dual band (Left/Right) screen.
CENTER / 3DSS / 触摸任一软键即切换对应的频谱显示方式或参数。SPAN 决定显示范围（屏幕上以 SPAN nnnkHz 显示 MULTI / SCOPE / 跨度），SPEED 决定扫描速度，CENTER 让接收频率固定在屏幕与频谱的中心；STOP（速度选项之 SPAN / SPEED 一）用于暂时保持 3DSS 显示与瀑布显示的动作。 屏幕软键区（触摸） Touch any of these keys to switch the corresponding scope display or parameter: SPAN sets the display range (shown as SPAN nnnkHz), SPEED sets the sweep speed, CENTER keeps the receive frequency at the centre of the screen and spectrum display, and STOP holds the 3DSS and waterfall displays temporarily.
VFO 模式指示用于一眼看清频率寄存器的工作状态。出厂 The VFO mode indicator shows the operating status of the 默认：蓝色表示工作在 VFO 模式，绿色表示工作在存储 frequency register at a glance. In the factory default, blue （Memory）模式，红色表示 Clarifier 正在工作。在图 means operation on VFO mode, green means operation on 6-1 的实拍画面中，SUB 与 MAIN 频率显示旁的方框均以 Memory mode, and red means Clarifier operation. In the 蓝色显示 "VFO"，说明两侧都在 VFO 模式。 photograph of Fig. 6-1 the two boxes beside the SUB and MAIN frequency readouts read "VFO" in blue, which confirms VFO-mode operation on both sides.
避坑指南 PITFALL
不要为了“让屏幕上有一个好看的频谱”而去反复按 [DISP]：短按 [DISP] 会依次切换三种不同的屏幕布局（Dual band 左右 / Dual band 上下 / Single band），界面变化很大，容易让人误以为机器被重置。长按 [DISP] 才是关屏；关屏后触摸屏幕或 操作任一键即可恢复。 Do not keep tapping [DISP] just to make the scope look right: each short press cycles through the three screen layouts (Dual band Left/Right, Dual band Up/Down, Single band), which looks like a different radio. Only a press-and-hold turns the display off, and any touch or key restores it.
6-7 Key Difference of the [AF/RF/SQL] Knobs · [AF/RF/SQL] 旋钮的模式差异（重点）
两个 [AF/RF/SQL] 旋钮默认都只做音量（AF）。按下之后它变成什么，取决于当前工作模式——这是 FTX-1 最容易搞 混、也最影响“收得到 / 收不到”的一处设计。
表 6-3 按下 [AF/RF/SQL] 旋钮后的功能（按工作模式） Table 6-3 Function of a pressed [AF/RF/SQL] knob, by operating mode
工作模式 旋钮功能 Operating Mode Knob function
AM / AM-N / FM / FM-N / C4FM / D-FM / D-FM-N / VW SQL 静噪电平调节 LSB / USB / CW-L / CW-U / DATA-L / DATA-U / RTTY-L / RTTY- RF 增益调节 U / PSK
避坑指南 PITFALL
同一个旋钮，在 SSB / CW 模式下是 RF 增益，在 FM / AM 模式下是 SQL 静噪——这是全机最重要的差异，务必记牢。后果 很具体：在 SSB 下把 RF 增益当作“音量”往左拧，接收灵敏度会整体下降，弱信号直接消失，用户会以为天馈或传播出了问 题；反过来在 FM 下把静噪往右拧太多，微弱的中继信号会被静噪直接切掉，同样听不到声音。RF 增益的正常位置是顺时针 拧到底。 One knob, two meanings: RF gain in SSB/CW, squelch level in FM/AM. The consequences are concrete. In SSB, turning the "volume" down actually reduces receiver gain, so weak signals vanish and you will blame the antenna or the propagation. In FM, turning the squelch too far clockwise cuts off weak repeater signals entirely. The normal position of the RF gain is fully clockwise.
6.7.1 RF 增益的作用 What the RF Gain Does
EN RF 增益控制用于手动调节接收机 RF 与 IF 级的增益，以 The RF Gain control provides manual adjustment of the 适应当前的噪声与信号强度条件。[AF/RF/SQL] 旋钮通常 gain levels for the receiver RF and IF stages, to account for 应置于顺时针到底的位置。在 FM/FM-N/DATA-FM 与 noise and signal strength conditions at the moment. The D-FM-N 模式下，该功能不起作用。 [AF/RF/SQL] knob is normally in the fully clockwise position. It does not operate in FM/FM-N/DATA-FM and D- FM-N mode.
6.7.2 静噪（SQL）的作用 What the Squelch Does
EN 静噪系统用于在没有收到信号时抑制背景噪声。SSB 或 The squelch system allows the background noise to be CW 操作时通常不使用静噪。旋转 [AF/RF/SQL] 旋钮调整 muted when no signal is being received. Normally, the 静噪，直到噪声消失为止；如果把静噪旋钮向右拧得过 squelch is not used during SSB or CW operation. Rotate 多，弱信号就无法听到了。 the [AF/RF/SQL] knob to adjust the squelch until the noise disappears. If the squelch knob is turned too far to the right, weak signals cannot be heard.
6.7.3 改变 [AF/RF/SQL] 旋钮的行为
Switching the Operation of the [AF/RF/SQL] Knob
EN 1. 按住 [FUNC] 旋钮。 1. Press and hold the [FUNC] knob. 2. 选择 [OPERATION SETTING] → [GENERAL] → 2. Select [OPERATION SETTING] → [GENERAL] → [RF/SQL [RF/SQL VR]。 VR]. 3. 选择 "RF"、"SQL" 或 "AUTO"。 3. Select "RF", "SQL" or "AUTO".
表 6-4 RF/SQL VR 的三种选择 Table 6-4 The three RF/SQL VR options
选项 行为 Setting Behaviour
RF 作为 RF 增益调节旋钮使用。
SQL 作为静噪电平调节旋钮使用。
AUTO 在 FM、FM-N、DATA-FM 与 D-FM-N 模式下作为静噪电平调节旋钮，在其他模式下作为 RF 增益调节 旋钮。
EN 按 [FUNC] 旋钮，或等待约 3 秒，即可保存设置。多次触 Press the [FUNC] knob, or wait for about 3 seconds, to save 摸 [BACK] 返回正常工作画面。 the setting. Touch [BACK] several times to return to normal operation.
技术提示 TIP
把 RF/SQL VR 设为 "AUTO"，日常通联基本不用再管这个开关：FM 中继台自动给你静噪，SSB/CW 自动给你 RF 增益。只有 做弱信号弱化噪声的精细接收（例如 CW 弱信号堆叠）时，才临时切到 "RF" 手动收窄增益。（社区经验） Set RF/SQL VR to "AUTO" and you can largely forget this switch day to day: FM repeaters give you squelch, SSB/CW gives you RF gain. Only switch to "RF" temporarily when you need to back the gain off manually for weak-signal work, such as digging CW signals out of a pile-up. (community-reported)
6.7.4 VFO 模式指示的颜色自定义 Changing the VFO Indicator Colours
EN 1. 按住 [FUNC] 旋钮。 1. Press and hold the [FUNC] knob. 2. 选择 [DISPLAY SETTING] → [VFO IND COLOR]。 2. Select [DISPLAY SETTING] → [VFO IND COLOR]. 3. 选择要更改颜色的项目。 3. Select the item whose colour you want to change. 4. 旋转 [FUNC] 旋钮，或触摸数值两侧的 "<" / ">"，选 4. Rotate the [FUNC] knob, or touch "<" or ">" on either 择颜色。 side of the value, to select the colour. 5. 按 [FUNC] 旋钮，或等待约 3 秒，保存设置。 5. Press the [FUNC] knob, or wait for about 3 seconds, to save the setting. 6. 多次按 [BACK] 键返回正常工作画面。
6. Press the [BACK] key several times to return to normal operation.
表 6-5 VFO IND COLOR 的可选颜色（原厂默认值） Table 6-5 Available colours for VFO IND COLOR (factory default)
项目 Blue Green Red White None Item
VFO ✓ ✓ – ✓ ✓ Memory ✓ ✓ – ✓ ✓ Clarifier – – ✓ – ✓
HAM 实战 · 技术提示 FIELD NOTE
夜间或在野外用 FTX-1 Field 时，把 VFO 指示与屏幕亮度一起压暗，能明显降低屏幕对眼睛的刺激，也省电。关屏更彻底：长 按 [DISP]，需要看频率时触摸一下屏幕即可短暂显示。收听为主、按键很少的场景（守听中继、等 DX 窗口）这样用最舒服。 （社区经验） At night or in the field, dim both the indicator colours and the TFT brightness — it is much easier on the eyes and saves battery. For the most frugal setup, press and hold [DISP] and simply touch the screen when you need to read the frequency. This suits listening-only sessions such as holding on a repeater or waiting for a DX window. (community-reported)
6-8 Bracket Screw Hole and Mounting · 支架螺孔与安装
支架螺孔的尺寸为 1/4 英寸。机身背部与底部另设有安装 The screw hole for the bracket has a size of 1/4 inch. 孔。在底部加装支座时，可以使用随附的垫板把机身倾斜 Mounting holes are provided on the back and the bottom. 约 5 度。 When attaching a stand to the bottom, you can tilt the radio by about 5 degrees using the supplied plate.
技术提示 TIP
用 1/4 英寸螺孔直接把 Field 头固定在摄影三脚架或桌面小支架上，是野外架台最省事的做法：比原厂平放垫板散热更好，屏 幕也更容易看清。（社区经验） The 1/4-inch screw hole lets you mount the Field head directly on a camera tripod or a small desk stand — the simplest field setup, with better airflow than a flat resting position and a much easier screen angle. (community-reported)
